Disque de relevé de diagramme by Grumly

2 commentaires | 6Â122 lectures

Applications possible :

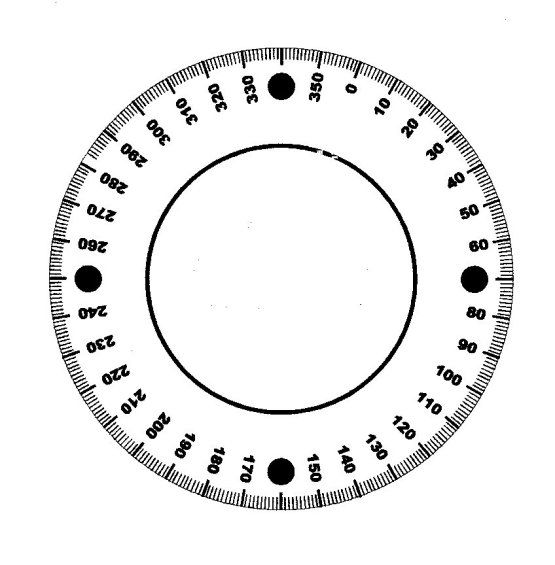

Je vous propose un autre disque de relevé de diagramme à imprimer puis à coller sur un support genre carton ou CD.

Il est en vectoriel donc je vous ai proposé plusieurs diametres (12 cm pour coller sur un CD, ou plus grand).

Pour ma part, je le fixe sur un intérieur de volant d’origine cassé, ce qui permet de le fixer sur le volant sans soucis aucun.

Le fichier est en pdf, si vous voulez un diametre specifique demander moi.

voila, pour ceux qui connaisse par, il suffit de fixer le disque sur le volant, de mettre un repere fixe qui fait office d’aiguille (ici un bout de ferraille).

Ensuite glisser une cale de 10 dixième ou d’un brin de cable de frein (pour les petits transferts, et l’admission) ds la lumiere à mesurer, faire tourner le piston en butée, on note l’angle A, on fait tourner le vilo de l’autre coté, on re-note l’angle B et on fait la difference et hop vous avez votre diagramme.

Disque de relevé de diagramme




publié le 2 octobre 2008 par Paulo dans Plan

Commentaires (2)



  1. bubu dit :

    un rapporteur d angle…. il en existe des entiers a 360° et cela ce trouve assez facilement chez les grandes librairies pour pas tres cher et ces plus précis
